該係列是等效采用HG5-746-78標準的兩級同軸式硬齒麵圓柱齒輪立式減速器，允許正反兩向運轉，適用於各行業設備的減速裝置，特別是攪拌減速裝置，具有傳動平穩、噪聲低、效率高、承載能力強、結構緊湊、重量輕等特點。組合配套範圍廣，可配多種係列的電動機、無級變速器、機架、聯軸器及軸封，以適應有防爆要求的場所及工藝參數多變的工藝要求。

該係列減速器有直聯式、非直聯式、雙軸式三種，輸出軸有兩種結構型式：Ⅰ型為夾殼式；Ⅱ型為普通圓柱形軸伸，電動機安裝型式為B5或V1。雙軸式不帶電機，輸入功率應根據潤滑以提高傳動效率；增設密封裝置，提高密封性能杜絕漏油現象，改進後的機體高度、安裝尺寸及參數均不變。

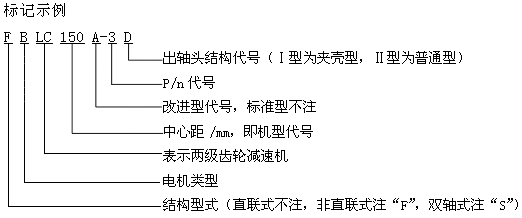

型號與標記

（1）型號

a.LC型—二級硬齒麵圓柱齒輪立式減速器；

b.LC（A）型—改進型二級硬齒麵圓柱齒輪立式減速器。

尺寸

注：

1、當4極電機≥18 .5kW或6極電機≥15kW時，H和H′值按Y係列V1型式電機高度計入，否則按Y係列B5型式電機高度計入。若配用其他係列電機，H和H′值應相應變動。

2、直聯式的小齒輪直接裝在電機軸上，非直聯式的電機通過彈性聯軸器與減速器相連，雙軸式不帶電機。減速器同軸線輸入輸出，可正、反兩方向旋轉。改進型（A型）尺寸與表中相應機型號尺寸相同。

3、Ⅰ型軸頭配夾殼聯軸器，Ⅱ型軸頭為普通型，軸端中心配有螺孔M0供壓入聯軸器用。配用聯軸器有GT、DF、SF、TK型。

4、括號內的軸徑為可加大輸出軸尺寸，需要采用括號內尺寸時應另加說明。

承載能力
